圍護結構結露是醫藥冷庫工程中常見的問題，其原因往往既有設計問題，也有施工質量問題。對于空氣潔凈度要求高，以防污染重點醫藥廠房的內部醫藥冷庫，結露不但會惡化圍護結構性能，還會引發霉變，造成潔凈室霉菌污染。
首先考慮醫藥冷庫外墻面結露狀況。
因為醫藥冷庫外墻面為包裝間內墻面，故設包裝間內墻面。慮到空氣濕度空間分布的不均勻性，當平均相對濕度達到90％時，局部空間就有結露的可能。包裝間室內空氣平均干球溫度13℃，相對濕度80％，機器露點溫度為11．2℃，由于冷庫與包裝間的室內溫濕度常年恒定，各結構層材料質量和濕度不發生變化，可按無濕源穩態蒸汽滲透過程計算，聚氨酯發泡保溫板由2層彩鋼板中間夾注聚氨酯泡沫塑料制成，彩鋼板的蒸汽滲透系數為0。
其次考慮圍護結構內部結露狀況，應選擇內部結露更不利點進行驗算。圍護結構中，在聚苯乙烯保溫板與聚氨酯發泡保溫板之間有20mm厚的空氣夾層。由于空氣夾層低溫側聚氨酯發泡保溫板的蒸汽滲透系數為0，因此這個空氣夾層是能夠與高溫側包裝間進行蒸汽滲透的更低溫度點。換言之，空氣夾層是高溫側包裝間水蒸氣能夠滲透到達圍護結構的更深點。同時，空氣夾層的存在為結露與霉變提供了空間條件。所以，空氣夾層的聚氨酯發泡保溫板外表面為圍護結構內部結露更不利點，應對此點進行結露驗算。醫藥冷庫建造公司設計人員往往關注醫藥冷庫圍護結構外表面的結露問題，忽視圍護結構內部結露問題。
從結露驗算和現場測試結果可以看出，即使圍護結構外表面不結露，圍護結構內部仍然存在結露的可能。而內部結露問題往往是隱性的，不易被察覺。提出的結露陰影區概念及其繪制方法，將醫藥冷庫圍護結構內部結露的隱性問題顯性地表示出來。冷庫設計人員在設計階段應充分考慮醫藥冷庫圍護結構內部結露的可能性，通過計算和繪制結露陰影區分析和避免結露問題，這對醫藥廠房冷庫熱工設計非常重要。

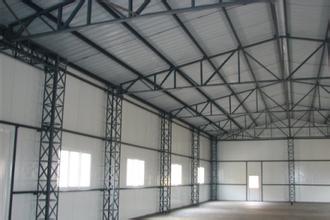

冷庫工程案例：
